エコメディア・光触媒コーティングの詳細
光触媒エコメディアの構造と素材
◇吸音遮音パネルをガラスクロスで包んだものが本体となります。
これを（ご指定の画像を印刷した）防炎クロスで包み、
アルミ製のフレームで固定
光触媒をほどこします。
| ※光触媒について ： 可視光応答型光触媒を使用いたしております。 このため、室内光のみでも ホルムアルデヒドやトルエンなど、有害物質の除去や 除菌、消臭、抗ウィルスなどの効果を十分に発揮いたします。 |

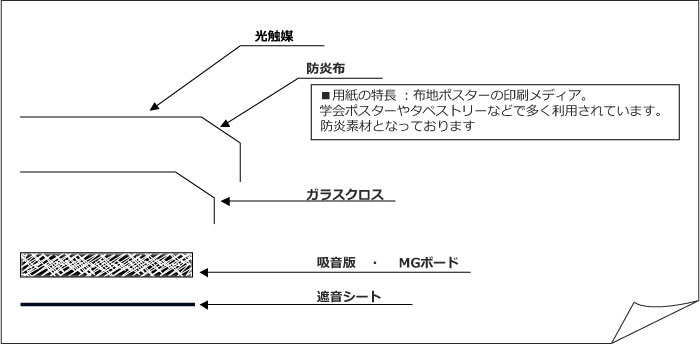

エ コ メ デ ィ ア の 構 造 |
 |
| 外 観 |
|
本体サイズ ー単位：ｍｍー 外 寸 ： ～605×910（素材の性質上、誤差がございます） 奥 行 ： 25 有効面 ： ～575×880（素材の性質上、誤差がございます） フレーム幅 ： 15 |
|
フレーム ー単位：ｍｍー
素材 ： アルミ製 幅 ： 15 奥行き ： 27 カラー ： アルマイトシルバー |
エ コ メ デ ィ ア 、 素 材 |
| 光 触 媒 | 可視光応答型光触媒 | 太陽光だけでなく、室内光のみでも ホルムアルデヒドやトルエンなど、有害物質の除去（大気浄化） 除菌、消臭、抗ウィルスなどの効果を十分に発揮いたします。 |
本 体 部 分 |
吸 音 板 |
ニチアス MGボード 密度80㎏/㎥ 厚み : 25mm 国土交通大臣不燃認定 ： NM－8600 JIS規格 ： A9504人造鉱物繊維保温材ロックウール保温材：保温板1号 A6301吸音材料ロックウール吸音材：吸音板1号 ホルムアルデヒド発散等級：F☆☆☆☆（建築基準法の規制対象外） |
| （吸音遮音パネル） | 遮 音 シ ー ト | ゼオン化成 軟質遮音シート サンダムCZ－12 ホルムアルデヒド規制/告示対象外製品 |
| ガ ラ ス ク ロ ス | グラスファイバー（ガラス長繊維）：人体に安全な人工繊維 ※安全性の詳細は硝子繊維協会ホームページをご覧ください 耐熱・不燃性 ロックウール吸音材の表面を平滑に保護する化粧張りクロス |
|
| 印 刷 素 材 （ 表 面 素 材 ） |
防 炎 ク ロ ス | 布地ポスターとして使用される素材。 破れにくく軽くてやわらかい素材で、発色性にもすぐれています。 防炎認定取得商品：商業施設など、人の集まる所でもご使用になれます。 |
| フ レ ー ム | ア ル ミ 素 材 | アルミ型材、1.0×27（内寸25）×15 アルマイトシルバー |
エコメディア、防炎布の印刷
| エコメディアの構造上、防炎クロスで本体部分（吸音遮音パネル）を包む形になります。
このため印刷は下図のようになります。 |
防 炎 ク ロ ス・サ イ ズ －単位 ： mm－ |
|
仕上がりサイズ 728×1030 印刷面 605×910 （＝吸音遮音パネル） フレーム幅 15 |
|
（注）印刷面はフレームで15mmほど隠れます。 また、素材（吸音盤）の性質上若干の誤差がございます。 このためご入稿の際、顔や文字など重要なものは あまり端には配置されないようご注意ねがいます。 |
